株式会社 超越化研
超越放射線遮蔽シート | ダイレクト販売
手作り高機能「放射線・X線遮蔽超越シート」の販売
超越液剤を使用した、安心・安全な環境に優しい、「超越放射線遮蔽シート」です。 タングステン粉体を用い、高い放射線遮蔽性能を維持しつつ、 折ったり、曲げたリ、切ったり、自由に出来る柔らかなシートです。

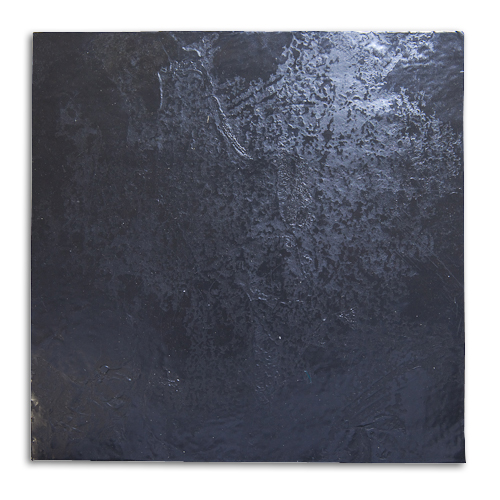

| RAS202塗布 放射線・X線遮蔽 超越シート20×20cm 【放射線・X線防護に】 |
||||||||||||||||||||||
|
|
|||||||||||||||||||||
| 注文に付帯する情報 | |
| ●お支払い | 銀行お振り込み |
| ●納 期 | 代金お振込み確認後、発送となり、 発送までは2~3週間ほどお時間を頂く場合がございます。 （お急ぎの場合などは、ご相談下さい。） |
| ●発 送 |
ヤマト運輸、佐川急便などの宅配便にて発送致します。 代引はご指定戴けません。 配送時間などにご希望がある場合はお知らせ下さい。 運送会社のご指定は出来ません。 |
| ●送 料 | 1〜2枚： 1,575円 3枚〜 ： 送料無料 ※北海道・沖縄・離島は別途追加送料がかかります ※在庫がない場合、発送まで日数を頂く場合があります。 |
| ●特注品など | 大量発注やその際の価格交渉、サイズ、基材の変更など仕様の変更には柔軟に対応いたします。ぜひお気軽にご相談下さいませ。 |
■超越放射線遮蔽シートの特徴
これまで、放射線の遮蔽には、鉛など比重の高い金属やタングステンを使用した素材が有りましたが、高温で溶融しなければ加工成形が出来ず、高価なものでした。また、鉛の人体や環境への害も懸念されてまいりました。
紙の内部や空気中の水酸基に超越液剤が反応し、混合したタングステン粉体を包含し、重・縮合反応に依りシロキサン結合膜が生成された、高放射線遮蔽機能効果シートです。
①簡単に、ハサミで、細やかなカットが可能です。
②丸めて、筒状にする事も容易です。
③X線の医療用国際基準遮蔽数値、鉛 0.25㎜相当です。
④シートを積層すると効果は上がります。（データー参照）
⑤基材が紙で、液剤も安全性が高く、人体、環境に負荷を与えません。
⑥必要な遮蔽能に応じて何枚でも重ねて使用できます。
2cm重ねるとγ線はほぼ半分になります。
■性能・計測データ
グラフは、厚みに対する放射線遮蔽率をあらわしたものです。超越シートと文献などに公表されている他の金属や米国R社製品性能と比較したものです。
放射性核種が崩壊して出るγ線は、α線やβ線よりも放射線透過能力が高く、γ線を半分遮蔽するにも、コンクリートなら、約6.4cm、鉛でも1.3cmの厚さを必要とします。
表2は、γ線（Cs-137 662keV）に対する遮蔽率の測定結果です。 厚さ0.57mmの「放射線・X線遮蔽 超越シート」を30層重ね、合計17mmの厚さにしたものでは、遮蔽率の測定結果は41.7%でした。
また、厚さ1.53mmの「放射線・X線遮蔽 超越シート」10層、合計15.3mmの厚さにしたものでは、40.8%の遮蔽率の測定結果を得ることができました。
「放射線・X線遮蔽 超越シート」は、超越化研のRAS202液剤とタングステン粉体とを混合して製造されています。試験用に制作したものは商品の0.7mm厚とは1枚の厚みが異なっておりますが、積層した際の結果は同様な効果が期待できます。
表１ ◎RAS202 液剤使用 超越放射線遮蔽シート（基材・紙）X線遮蔽性能測定結果
| NO, | 試料 | 枚数 (＊2) |
厚さ計 (mm) |
重量計 (Kg/m³) |
遮蔽性能 | 測定機関＆証明書No, | |
| 種別 | 比重 (＊1) |
||||||
| 1 | ①厚塗布 | 4.4 | 1 | 0.7 | 3.1 | 0.26mmPb (＊4) |
No,1199 (＊3) |
| 2 | ②中厚塗積層 | 3.3 | 11 | 6.5 | 21.6 | 1.53mmPb (＊4) |
No,622 (＊3) |
表２ ◎RAS202液剤使用超越放射線遮蔽シート(基材・紙）γ線（Cs-137)測定結果
| NO, |
試料 |
枚数 (＊2) |
厚さ計 (mm) |
重量計 (Kg/m³) |
遮蔽率(%) |
測定機関＆証明書No, |
|
| 種別 |
比重 (＊1) |
||||||
| 1 |
②中厚塗積層 |
3.3 |
11 |
6.5 |
21.6 |
13.9% |
No,621(＊3) |
| 2 |
4.3 |
30 |
17.0 |
72.3 |
41.7% |
No,1196(＊3) | |
| 3 |
③極厚塗布積層 | 4.8 |
10 |
15.3 |
72.7 |
40.8% |
No,1226(＊3) |
| 4 |
タングステン板 |
19.3 |
1 |
1.0 |
19.3 |
13.2% | No,167(＊3) |
| 5 |
1 |
4.0 |
77.2 |
42.3% |
No,43(＊3) | ||
＊1 超越遮蔽シートの比重：【重量計（Kg/m3）/厚さの計（mm）】の値より算出。
＊2 ①厚塗布、②中厚塗、③極厚塗布の三種の塗布厚みで、試料を作製しました。
それらを積層してX線、ガンマ線(Cs-137)の計測を行っています。
（試料により一枚の重量が異なっています。）
＊3 測定機関：東京都産業技術研究センター
＊4 x x mmPb=鉛相当、x x mm厚の鉛と同等の遮蔽率。
（0.25mmPb：100keV 線源で遮蔽率約 93.6%）
上記では、計測の一部です。
その他（中性子、ストロンチウム、γ線Co-60等）の線源についても行っております。
■ご使用例、こんな用途に。
・研究・開発に
・放射線・X線を扱う医療現場に
・電子基板のX線検査に於ける遮蔽物として
・高線量区域における放射線遮蔽構造物のフレキシブル建築素材に
・放射線防護服として、インナーや、腰巻き、防護衣に。
・高放射線廃棄物等の汚染物質隔離BOXに
・妊産婦の胎児保護用として、妊婦服の内側に
・天井裏に・・瓦屋根の下に・・・遮蔽材として
・床板の上、絨毯の下に・・・・・遮蔽材として
・子供のベッド周りに・・・・・・遮蔽材として
・パーテーションとして・・・・・遮蔽材として
・自動車の車内の放射線防護用貼り材として
■さらに、ご相談ください
・鉛紛体超越シート
・フェライト紛体超越シート (電磁波遮蔽)
■＜ご購入の前にお読み下さい＞
※商品の表示性能に付いては保証致しますが、放射線遮蔽などに関して損害を生じた場合、当社では一切の補償に応じることができません。ご了承下さい。
※納期や配達が遅れた場合等の補償はできません。
お時間に余裕をもったご注文をお願い致します。
